GL10-15玻璃转子流量计

添加时间:2020-02-19 11:44:18

来源:

浏览:

“GL10-15玻璃转子流量计”是一款螺纹连接的可测无腐蚀性液体or气体的流量计。此款流量计为市场流通性,可代替大多数客户之前使用的类似产品。

如需防腐型,可选择防腐性型号。

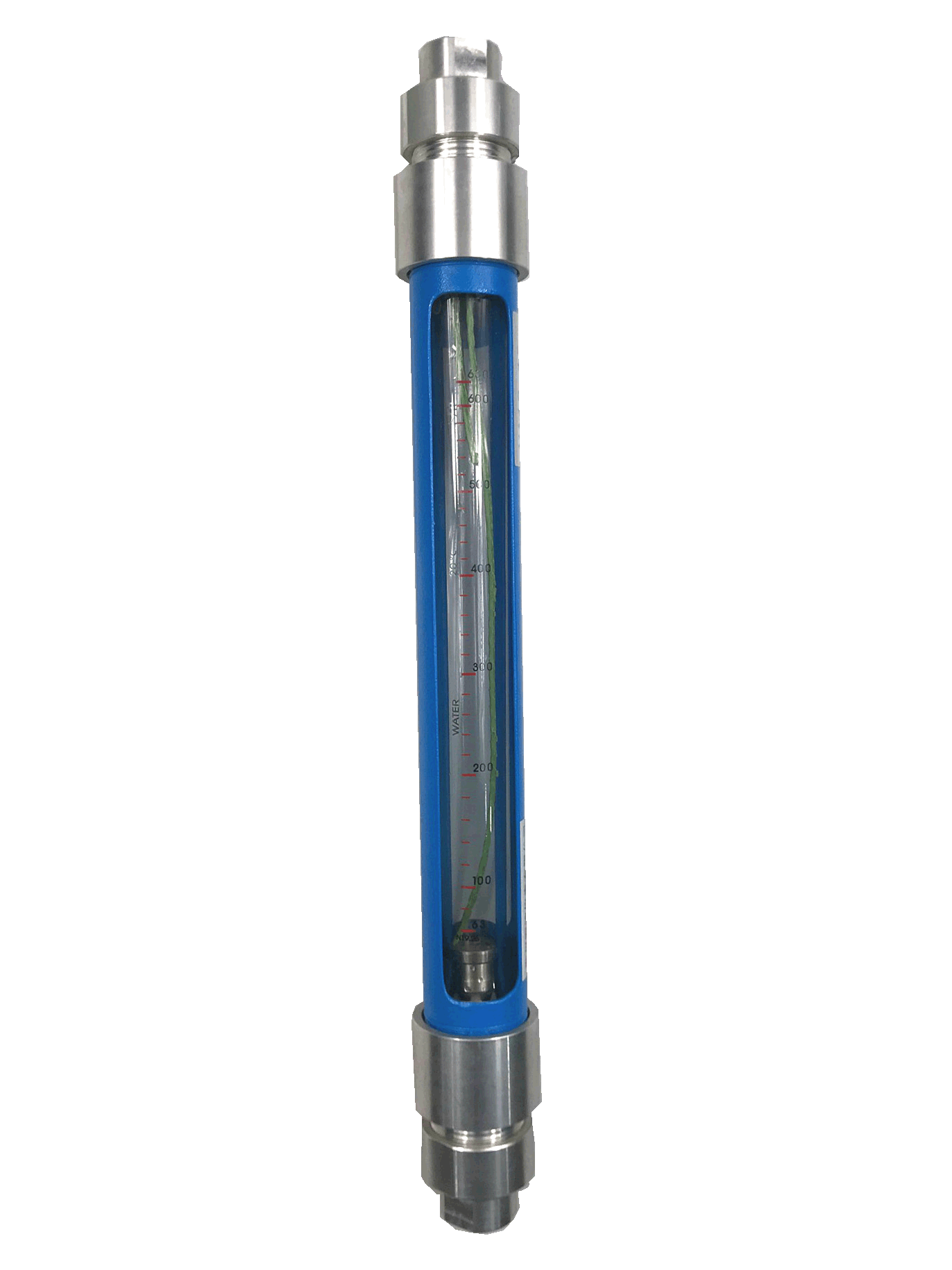

GL10-15




一 特点

1.     垂直型流量计(下进上出型);

2.     螺纹型流量计(G1/2管螺纹连接(可定做G1/4,NPT1/4等内外管螺纹);

3.     测液体或气体;

4.     测瞬间流量计;

5.     玻璃型;

6.     方便更换浮子及玻璃管;

7.     适合户外工程使用;

8.     价格实惠,小巧美观;

9.     市场流通型;

10.  根据客户需求,特殊定做。



二 型号解读

                               “GL”----螺纹连接;

                 GL10-15       “10“-----代号,无意义;

                               “15”-------通径DN=15;

注:1.通径相同,对应量程相同;

2. 无尾部字母,代表普通型,可测无腐蚀性气体or液体;

尾部字母“F”:防腐型流量计;可测腐蚀性气体or液体;(接液部位可防腐)

尾部字母“FF”:防腐型流量计;可测腐蚀性气体or液体;(与上款部分材质不同)

尾部字母“B”:全不锈钢型;可测腐蚀性气体or液体;(外形均为不锈钢材质)

  3. 另有软管连接,法兰连接,卡盘(卡箍)连接;法兰型流量计可以衬四氟;

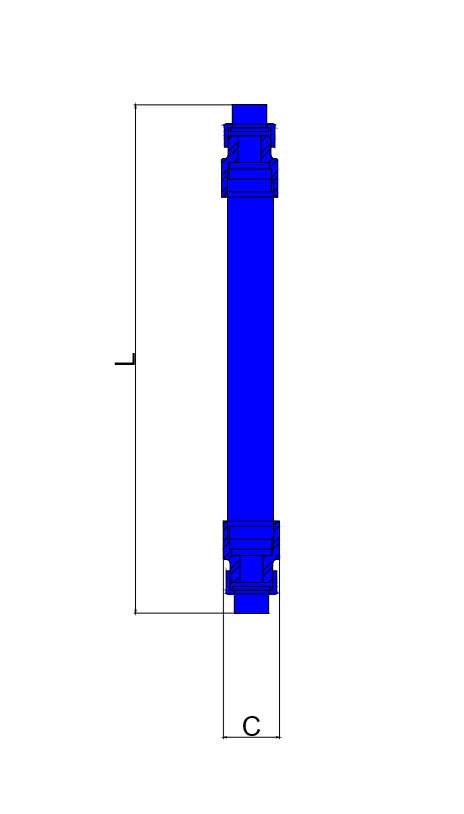

通径



 (DN)

GL10  管螺纹连接



L

C

螺纹

15

408

44

G1/2;1/2“FNPT;G3/8等

25

414

60

G1”;1FNPT;G3/4等

40

428

79

G1½;1½FNPT

50

431

97

G2;2’FNPT等

三 材质选型



螺纹型

通径

接头

压螺母

接头座

壳体

浮子



接液部位

不接液

接液部位

不接液

接液部位



GL10-

15

25

40

50

PTFE

304

304

304

304

304

316L

316L

316L

316L

316L

其他

其他

其他

其他

其他

注:1,不同种类可任意组合搭配。

四 选购须知



型号


*连接方式


*口径


普通型or防腐型


*介质


材质特殊要求


*量程


备注


注:1.“*”为必知参数;

    2.如有疑问,可直接咨询;









五 量程

通径

(DN)

(L/H)

空气

(m³/H)

工作压力(MPa)

使用温度

(℃)







DN15

4-40

0.12-1.2







≤1.0











-20℃













120℃

6-60

0.2-2

10-100

0.3-3

16-160

0.5-5

25-250

0.8-8

40-400

1.2-12

63-630

2-20





DN25

63-630

2-20





≤1.0

100-1000

3-30

160-1600

5-50

250-2500

8-80



DN40

160-1600

5-50



≤0.9

250-2500

8-80

400-4000

12-120



DN50

400-4000

12-120



≤0.7

630-6300

20-200
